响 应 时 间≤1ms
过 载 压 力≤ 额定量程的1.5倍
测 量 介 质与 316L不锈钢兼容的气体、液体
介 质 温 度- 20~+85℃
压 力 接 口M20×1.5或用户自定

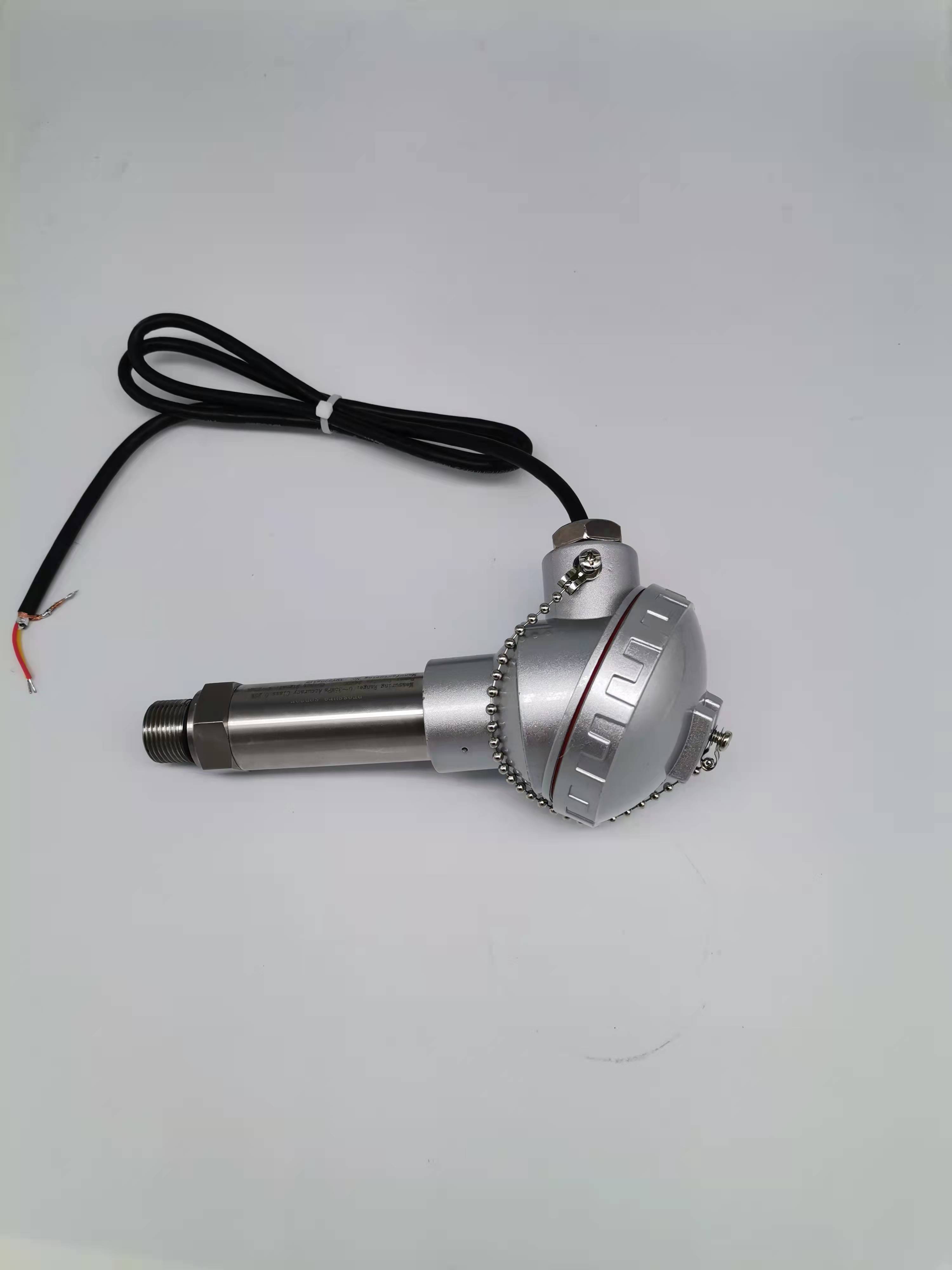

通用型压力变送器是一款模拟型压力变送器
产品特点:
高精度与稳定性:通用型压力变送器采用进口压阻式扩散硅作为敏感元件,具有高精度和长期稳定性。其过载及抗干扰能力强,灵敏度高,温漂小。
多功能保护:该产品具备反向性和限流保护功能,确保在异常情况下能够安全运行。同时,激光调阻温度补偿技术进一步提高了其测量精度和稳定性。
适应恶劣环境:为保证此系列压力变送器能适应恶劣的环境,除注重对传感器的选择外,部分有源器件均为,从而提高了其可靠性和耐用性。
技术参数
通用型压力变送器的技术参数可能因具体型号和制造商而异,但通常包括以下几个方面:
输出信号:常见的输出信号包括(0~5)VDC、二线制(4~20)mA(默认)、(0~10)mA等。用户可以根据实际需求选择合适的输出信号类型。
准确度:准确度是衡量压力变送器测量精度的重要指标。通用型压力变送器的准确度通常有0.1%、0.2%、0.5%等多种选择,用户可以根据测量需求进行选择。
过程连接方式:通用型压力变送器提供多种过程连接方式,如外螺纹M20×1.5(默认)、外螺纹G1/2、外螺纹NPT1/2等。用户可以根据实际安装环境和需求选择合适的连接方式。

主要优点
工作可靠、性能稳定:压力变送器采用的传感技术和电路设计,具有较高的测量精度和稳定性。
维护简单、轻松:V/I集成电路,器件少,可靠性高。
体积小、重量轻:便于安装和调试。
抗干扰能力强:4~20mA DC二线制信号传送,传输距离远,适用于工业环境。
高准确度、高稳定性:选用进口传感器,线性好,温度稳定性高。

压力变送器的工作原理基于传感转换技术。它接受压力变量,然后通过传感元件(如电阻应变片、电容式传感器等)将压力变化量按一定比例转换为标准输出信号。这些信号可以是气动信号(如气体压力)或电动信号(如电流或电压)。
具体来说,当被测介质(如气体或液体)的压力作用在压力变送器的传感元件上时,传感元件会发生形变或位移,进而改变其电阻、电容等电学参数。这些参数的变化通过测量电路被转换成电流或电压输出信号,从而实现对压力的测量和传输。

主要分类
压力变送器按不同的分类标准可以分为多种类型:
使用注意事项
在使用通用型压力变送器时,需要注意以下几点:
检查干扰源:检查压力变送器周围是否有信号干扰,并尽量排除干扰源。同时,可以将传感器的屏蔽线与金属外壳相连,以增强抗干扰能力。
注意电压限制:确保压力变送器上使用的电压不超过其额定电压范围,以避免损坏传感器或导致不显示、无输出等问题。
定期清洗:定期清洗安装孔,防止介质堵塞导致传感器无法感应到压力。
采取防水措施:在室外使用接线时,务必注意防水,以防雨水渗漏进变送器壳体内导致损坏。
